FUNDAMENTOWA PŁYTA GRZEWCZA. OGRZEWANIE ELEKTRYCZNE

written by Redakcja 17 listopada 2017

Zastanawiacie się nad wyborem ogrzewania do Waszego domu? Wiecie, czym jest fundamentowa płyta grzewcza? To rozwiązanie zastosowane w naszym domu.

FUNDAMENTOWA PŁYTA GRZEWCZA

Fundamentowa płyta grzewcza cieszy się coraz większą popularnością. Zastosowanie takiego rozwiązania w domu energooszczędnym może przynieść gigantyczne oszczędności!

A to właśnie ogrzewanie domu jest największym konsumentem naszych pieniędzy. Wcześniej mieszkaliśmy w bloku (wieżowcu). I za ogrzewanie mieszkania o powierzchni czterdziestu ośmiu metrów kwadratowych płaciliśmy około 2400-2600zł rocznie. Pomimo faktu, iż blok był ocieplony, po termoizolacji, a w mieszkaniu zamontowaliśmy nowe, wydajniejsze grzejniki i nowe okna!

W przypadku domu, koszty ogrzewania rosną wraz z wybieranym metrażem oraz rozwiązaniem systemu ogrzewania. Dalej bardzo popularnymi rozwiązaniami dla ogrzewania domu są : ekogroszek, pompy ciepła oraz ogrzewanie gazowe.

My wybraliśmy fundamentową płytę grzewczą i ogrzewanie elektryczne. Dlaczego? Bo nowoczesne budownictwo w ogóle nie stosuje rozwiązań gazowych (czy to ogrzewania, czy samego gazu w budynku, np. pod kuchenki gazowe). Jest to dalej nieodnawialne źródło energii.

Dom energooszczędny to taki dom, która ma generować oszczędności na rachunkach za ogrzewanie. W przypadku wybranego przez Nas rozwiązania, jest to możliwe m.in. z uwagi na zastosowanie specjalnych systemów ociepleń i uszczelnień w trakcie budowy domu. Ale czy tylko?

PŁYTA GRZEWCZA- OGRZEWANIE ELEKTRYCZNE

Sercem naszego projektu i jego relatywnie najdroższym elementem jest fundamentowa płyta grzewcza ze specjalnym systemem ogrzewania. Jest to system kabli grzewczych, zasilanych energią elektryczną.

Czym różni się taka płyta fundamentowa, od zwykłego fundamentu? Ile kosztuje? Macie w głowie teraz kilkanaście pytań?Zebraliśmy te najczęściej powtarzające się. Odpowiadamy na nie w wywiadzie ze specjalistą, naszym wykonawcą.

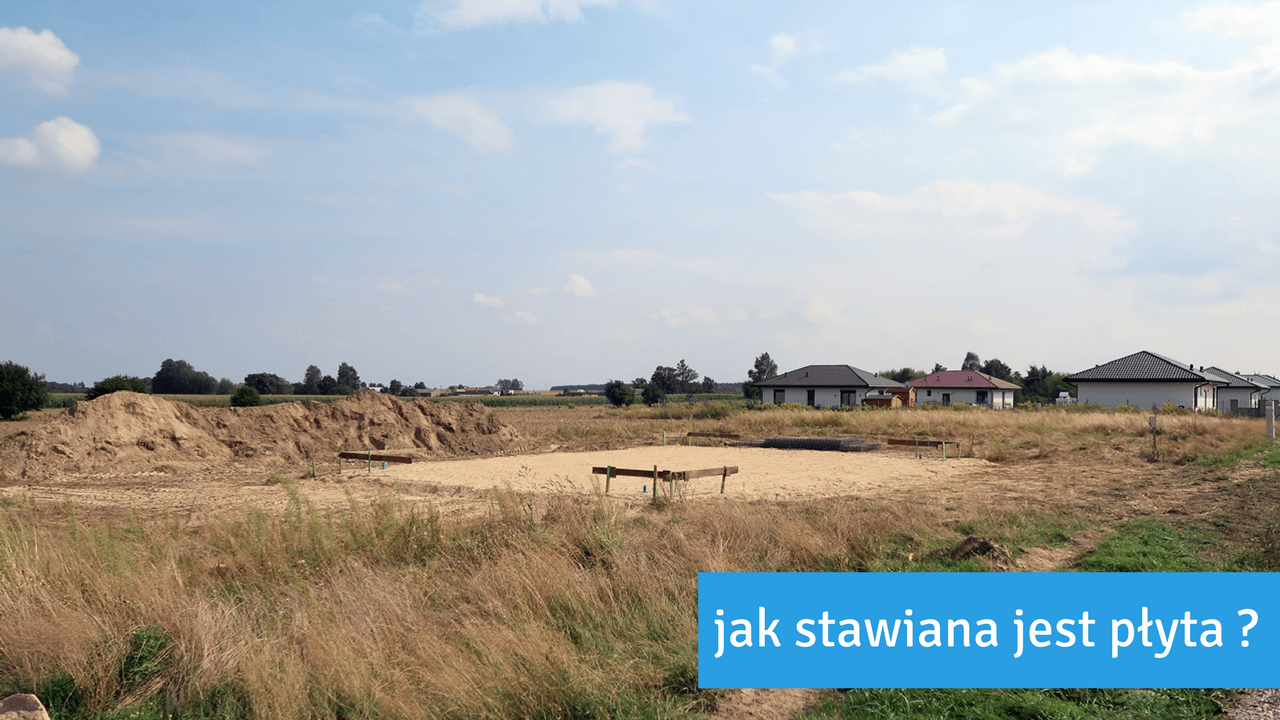

JAK STAWIANA JEST PŁYTA GRZEWCZA?

Płyta grzewcza jest stawiana na suchym, wyrównanym terenie na warstwie piachu. W praktyce, w przekroju mamy piasek (warstwa 50cm), styropian (specjalny styropian konstrukcyjny o grubości 20cm) i warstwę betonu (B20 lub B25) o grubości również 20cm. Po wykonaniu instalacji ogrzewania (oraz pozostałych), są one zalewane warstwą betonu o grubości ok.5cm.

ILE CZASU POWSTAJE PŁYTA GRZEWCZA?

Wykonanie płyty grzewczej, wraz z całym systemem ogrzewania (kabli grzewczych) w posadzce płyty oraz wyjściami instalacji wodno-kanalizacyjnych zajmuje roboczy tydzień, a więc około pięciu dni.

JAK DŁUGO OSIADA FUNDAMENTOWA PŁYTA GRZEWCZA?

Trzy tygodnie są niezbędne dla osiadania płyty. Głównie z uwagi na czas wysychania betonu. Na zdjęciu poniżej możecie zobaczyć:

pręty- zbrojenie płyty
instalacja wodna- czerwone rury
czerwone kable- kable grzewcze

JAK WYGLĄDAJĄ INSTALACJE W PŁYCIE GRZEWCZEJ

Poza standardowym elementem płyty fundamentowej, jakim jest zbrojenie, widzicie dwa rodzaje czerwonych rur.

Te grubsze, o szerszym przekroju, to rury instalacji wodno- kanalizacyjnej. Ponieważ widać je już na tym etapie wznoszenia domu, to znaczy, iż jeszcze przed wykonaniem płyty, musieliśmy dostarczyć wykonawcy szczegółowy projekt dla instalacji wodnej. Należało więc zaprojektować całą łazienkę oraz elementy kuchni.

Drugie, cienkie czerwone kable, to kable grzewcze. To one zapewnią ciepło w budynku, nagrzewając płytę fundamentową.

Może słyszeliście o podobnym rozwiązaniu, jakim jest system LEGALETT? Pozwólcie, że w dalszej części wpisu przedstawimy różnice.

JAKA JEST PRZEWAGA PŁYTY GRZEWCZEJ NAD INNYMI ROZWIĄZANIAMI?

System ogrzewania elektrycznego z wykorzystaniem kabli grzewczych pozwala na podzielenie domu na strefy. Dokładnie, na wyodrębnienie temperatury dla każdego z pomieszczeń. Jest precyzyjny w ustawieniach. Kable grzewcze i system ich sterowania pozwalają na zarządzanie temperaturą od podłogi. Dlaczego jest to ważne?

Bo większość systemów ogrzewania – poprzez grzejniki, czy instalację kominkową, nagrzewa powietrze w pomieszczeniu, a nie bryłę budynku- fundament. Powoduje to ogromne straty ciepła. Ciepłe powietrze szybko unosi się do góry, w związku z czym posadzka domu jest chłodniejsza, a my dogrzewamy dom na poziomie swojej głowy. Takie tradycyjnie ogrzewanie jest też najmniej komfortowe dla ludzkiego ciała.

Przy ogrzewaniu podłogowym (kablami grzewczymi w płycie fundamentowej) powstają niewielkie różnice temperatury pomiędzy posadzką, a powietrzem. Ograniczamy dzięki temu cyrkulację ciepła o różnych temperaturach. W konsekwencji nie tylko zyskujemy komfort cieplny, ale też zdrowe powietrze, pozbawione kurzu, który nie unosi się do naszego układu oddechowego.

W przypadku wyboru kabli grzewczych, z naszych pomieszczeń znikają grzejniki. Co zyskujemy w praktyce? Poza wspomnianym komfortem cieplnym, zdrowym i czystym powietrzem, ograniczeniem strat ciepła i oszczędnościami, dostajemy przestrzeń. Grzejniki to zmora każdego pokoju, w którym ograniczają możliwości aranżacji.

Koszty, to kolejny potężny argument ZA system ogrzewania elektrycznego. W przypadku wybrania technologii domu energooszczędnego, inteligentnego systemu zarządzania pobieraną energią (sterowniki i komputer), korzystania z taryfy tańszego prądu, jesteśmy w stanie osiągnąć bardzo niskie koszty ogrzewania budynku tym systemem. Jakie dokładnie? Pokażemy już wkrótce! A w dalszej części wpisu przedstawimy szacunki i prognozy.

PŁYTA GRZEWCZA Z KABLAMI GRZEWCZYMI- A SYSTEM LEGALETT

Poniżej wymieniamy wiodące różnice pomiędzy systemem kabli grzewczych, a systemem Legalett. Warto podkreślić, iż wcześniej nasz wykonawca również stosował system Legalett, ale z niego zrezygnował.

Kable grzewcze w wybranym przez Nas systemie są bezpośrednio nagrzewane energią elektryczną. Nie wymagają dodatkowego urządzenia rozprowadzającego/ rozdmuchującego wytworzone ciepło.

System Legalett to rury ogrzewane powietrzem. Wymagane dla tego systemu są specjalne wentylatory.

Kable grzewcze pozwalają na bardzo precyzyjny system podziału na strefy i bardzo precyzyjne zarządzanie ciepłem w wybranych pomieszczeniach.

System Legalett,w praktyce wykonanych domów przez naszego wykonawcę, nie pozwalał na tak precyzyjny podział na strefy oraz nie dogrzewał odpowiednio pomieszczeń np. od północy.

Warto dodać, iż kable grzewcze są bardziej elastyczne od rur nagrzewanych powietrzem w systemie Legalett. Dlatego łatwiej rozprowadzić precyzyjnie kable grzejne w podłodze.

Kable grzewcze automatycznie sterowane, pozwalają nam na zarządzanie ciepłem od podłogi. Czujniki (termostaty) weryfikują preferowaną przez nas temperaturę właśnie od poziomu posadzki. W praktyce oznacza to, iż jeśli ustawimy temperaturę na 25 stopni Celsjusza, temperatura w pomieszczeniu (na wysokości ok 1,5 metra) osiągnie około 21 stopni Celsjusza.

System Legalett, również sterowany automatycznie, weryfikuje temperaturę powietrza, a nie podłogi. Jest więc mniej precyzyjny w jej dopasowaniu względem pomieszczenia. Temperatura spada wraz z unoszeniem się nagrzanego powietrza do góry. W związku z czym zarządzanie temperaturą w powietrzu, a nie w podłodze, nie jest tak dokładne. Wyobraźmy sobie np. chęć przewietrzenia pomieszczenia- następuje gwałtowny spadek odczytu i niepotrzebne dogrzewanie.

CZYM RÓŻNI SIĘ FUNDAMENTOWA PŁYTA GRZEWCZA
OD ZWYKŁEGO FUNDAMENTU?

Są to dwie, kompletnie różne technologie. Płyta fundamentowa jest zdecydowanie bardziej stabilna, mniej podatna na osiadanie w gruncie. Statystyki mówią o maksymalnie pięciu milimetrach w przypadku „pracy” płyty fundamentowej na gruncie. Jest też mniej zależne od rodzaju gruntu, na którym będzie wykonywana. W przypadku zwykłego fundamentu bardzo istotne jest podłoże- czy jest to ziemia sucha, czy gliniasta?

Z uwagi na spoistość płyty nie ma takiego podciągania wilgoci, jak w przypadku zwykłego fundamentu. Zyskujemy dzięki temu lepszą hydroizaloację.

Tylko płyta fundamentowa umożliwia zastosowanie kabli grzewczych, systemu ogrzewania elektrycznego, w domu.

JAK DZIAŁAJĄ KABLE GRZEWCZE W PŁYCIE FUNDAMENTOWEJ?

To bardzo proste. Do domu podłączona jest instalacja elektryczna, „paliwo” dla naszego systemu ogrzewania. W posadzce rozprowadzone są kable grzewcze. Z jednej strony dopływa do nich „paliwo”- prąd, z drugiej one oddają wytworzoną energię w postaci ciepła w fundament naszego domu. Ciepłem zarządzamy za pomocą sterownika, termostatów, które działają na bazie systemu radiowego.

JAK DŁUGO NAGRZEWA SIĘ I WYCHŁADZA PŁYTA GRZEWCZA?

Pierwszy „rozruch” to w sumie ok 14 godzin poboru. W przypadku wyłączenia ogrzewania, dom wychłodzi się w czasie ok. 10 godzin (wszystko zależy od temperatury na zewnątrz).

W przypadku uruchomienia ogrzewania, temperatura stała utrzymuje się cały czas.

CO SIĘ DZIEJE Z PŁYTĄ GRZEWCZĄ W PRZYPADKU AWARII PRĄDU?

To było pierwsze pytanie, które my zadaliśmy przed decyzją. Po pierwsze nasz sterownik posiada pamięć ustawień i po ponownym uruchomieniu prądu wraca do wpisanych przez nas wskazań.

Co dzieje się z temperaturą w domu przy awarii prądu? Absolutnie nic. Przez 48-72h jest utrzymywana. Nasz mądry komputer, w którym zarządzamy pobór nocą (w godzinach taryfy tańszego prądu), nagrzewa płytę w ciągu dnia. Nagrzana płyta (a precyzyjnie kable grzewcze), oddają zgromadzoną energię od dwóch, do trzech dób. Co znaczy, iż w przypadku braku prądu nie pozostajemy w zimnym domu.

DO JAKIEJ TEMPERATURY MOŻNA USTAWIĆ PŁYTĘ GRZEWCZĄ?

Do około 35 stopni Celsjusza.

ILE GWARANCJI MA PŁYTA GRZEWCZA?

Jak każdy produkt, wybrane przez nas rozwiązanie jest objęte gwarancją. Producent kabli grzewczych udziela im 20 letniej (!) gwarancji. Komponenty, a więc sterownik,czy termostaty są objęte dwuletnią gwarancją. Bardzo istotne jest również, iż komponenty, po zepsuciu, czy zużyciu są bezawaryjnie wymieniane. Nie niszczymy żadnego elementu konstrukcji.

CO MOŻE SIĘ POPSUĆ W PŁYCIE GRZEWCZEJ?

Jak każdy, chcielibyśmy usłyszeć, że nic i w praktyce, faktycznie system kabli grzewczych jest mocno bezawaryjny. Co to oznacza? Nie da się go uszkodzić. Poza mechanicznym uszkodzeniem. Żadne awarie prądu, czy nawet spięcia nie uszkodzą kabli grzewczych.

A jeśli już coś się stanie? System jest na tyle rozwinięty technologicznie iż jest w stanie wskazać nam PUNKT przepalenia bardzo precyzyjnie. Z uwagi na udzieloną gwarancję, po wykonaniu naprawy nie wskazanym elemencie posadzki (margines jest w centymetrach), producent doprowadza podłogę do stanu sprzed awarii. Fajnie?

CZY PŁYTA GRZEWCZA NADAJE SIĘ TYLKO DO DOMU PARTEROWEGO?

Absolutnie nie. W przypadku domu piętrowego, system umieszcza się w tzw. suchym betonie. W nim zalewa się kable grzewcze.

CZY SĄ OGRANICZENIA W POWIERZCHNI DOMU Z PŁYTĄ GRZEWCZĄ?

Nie. Rozwiązanie to, nie nadaje się do powierzchni przemysłowych (dużych hali, czy magazynów). W praktyce, domy do 500 metrów kwadratowych mogą być budowane z zastosowaniem tej technologii.

OD KIEDY STOSUJE SIĘ PŁYTY GRZEWCZE W POLSCE?

W Polsce to bardzo młoda technologia i domy w niej stawiane się od około 10 lat. W Szwecji, dla przykładu, od ponad 25 lat.

WADY I ZALETY PŁYTY GRZEWCZEJ

Zalety płyty grzewczej:

energooszczędność
niższe rachunki za ogrzewanie domu
automatyka systemu
podział na strefy/pomieszczenia
czystość powietrza
brak grzejników w pomieszczeniach
nie ma konieczności przeznaczania specjalnego pomieszczenia pod kotłownię ani pod magazynowanie (np. drewna, groszku itp)
jedyne „paliwo”, którego ceny są różne (taryfa tańszego prądu)
ekologia (brak produktów ewentualnego spalania)

Wady płyty grzewczej:

mała dynamiczność systemu (po zmianie temperatury na wyższą lub niższą nie uzyskujemy natychmiastowego efektu)
szybkie wychładzanie się nagrzanego budynku
zależność od dostawy prądu

ILE KOSZTUJE PŁYTA GRZEWCZA?

Najbardziej interesujące na koniec, dlaczego? Bo chcieliśmy Wam wpierw wyjaśnić wszystkie ZA, PRZECIW oraz wskazać zasady działania takiego systemu.

Płyty fundamentowej nie można porównać do zwykłego fundamentu. Dlaczego? Bo płyta ta zawiera w sobie całą instalację grzewczą i częściowo sanitarną.

Gdybyśmy chcieli porównywać cenowo zwykły fundament do płyty fundamentowej, musielibyśmy do tego pierwszego uwzględnić koszty całego systemu ogrzewania, następnie podzielić przez metry kwadratowe i uzyskalibyśmy bardzo szacunkowe porównanie.

Płyta fundamentowa z systemem kabli grzewczych to koszt ok. 500zł/m2. Cena ta zawiera wszystkie instalacje, wykonanie płyty do stanu przygotowanego do wzniesienia konstrukcji.

PŁYTA GRZEWCZA- PODSUMOWANIE

Reasumując. System ogrzewania w płycie fundamentowej- grzewczej działa przy zastosowaniu całej technologii. Wybranie domu energooszczędnego, to postawienie go w taki sposób, by w praktyce uzyskać, jak najmniejsze straty ciepła, stosując specjalne systemy dociepleń, ciepły montaż, ale też zachowując maksymalną szczelność konstrukcji.

Płyta fundamentowa to bardzo nowoczesne i praktyczne rozwiązanie. Domy w konstrukcji szkieletowej są na nich stawiane bardzo szybko i cały ten proces pokażemy Wam nie tylko na blogu, ale również na naszym YOUTUBE. Koniecznie subskrybujcie, bo tworzymy dla Was świetne odcinki z powstawania konstrukcji, również z drona!

Musimy podkreślić, że dom energooszczędny jest o kilka procent (przyjmuje się, że do ok. 10%) droższy w postawieniu, od domu w technologii tradycyjnej. Potrafi jednak przynieść trzykrotnie lub pięciokrotnie niższe rachunki za ogrzewanie w sezonie grzewczym. Brzmi sensacyjnie, prawda?
Wszystko to będziemy relacjonować na bieżąco i w oparciu o zrealizowane etapy projektu.

Dom energooszczędny to też rodzaj nieruchomości, która nie traci na swojej wartości. Budując dom w technologii tradycyjnej, np. na paliwo gazowe, stracimy. Energooszczędność to dalej niszowy produkt na rynku polskim, ale też szybko wzrastający trend. Nie mamy obaw o to rozwiązanie i dzięki temu, o wartość nieruchomości w przypadku chęci jej sprzedaży.

Mamy nadzieję, iż wyczerpaliśmy temat energooszczędności domu i wyboru płyty fundamentowej-grzewczej. Wpis powstał we współpracy z wykonawcą projektu i za pomoc, serdecznie dziękujemy!
